Герметичний роз'єм з квадратним фланцем LP20 2Pin 2 контакти

Підводний роз'єм LP-20, 2pin, з'єднання типу з'єднання типу кабель-корпус

Високоякісний роз'єм ручного швидкого з'єднання, водонепроникний, пилозахисний, масло стійкий для широкого застосування. Даний роз'єм має ступінь захисту ip67. Він складається з двох частин розетки з квадратним фланцем встановлюється на панель і кабельної вилки. Для досягнення герметичності діаметр кабелю повинен бути в межах від 9 до 13 мм Роз'єм щільно обжимає кабель через ущільнювальні кільця, і захищає контакти і з'єднання від попадання води, пилу, моторних масел і інших небажаних впливів. Серія роз'ємів LP20 укомплектована захисною кришкою , що закриває його при відсутності штекера. Кришка встановлена на кабельній електромережі. Крім того на кабельній розетці є гайка з допомогою якої роз'єм може бути закріплений до панелі, або корпусу пристрою. Провідники з'єднують з контактною групою методом пайки. Матеріал контакту - бронза з позолотою. Довжина гнізда 30 мм ,штекера по 64 мм Посадковий діаметр 20.5 мм Робоча температура від - 40 градусів C до ~ 85 °С. Максимальний струм 20A при напрузі до 500 вольт. Роз'єм LP20 може бути застосований на автомобільної та сільськогосподарської техніки, водному транспорті, для різних комунікацій на відкритому просторі.

Технічні характеристики^

• Кількість контактів – 2pin;
• Номінальний струм – 20А;
• Рівень вологостійкості - IP-67;
• Номінальна напруга – 500В;
• Напруга пробивання ізолятора – 2500В;
• Діаметр кабелю - 9-13мм;
• Перетин кабелю, - 2.5-4мм2;

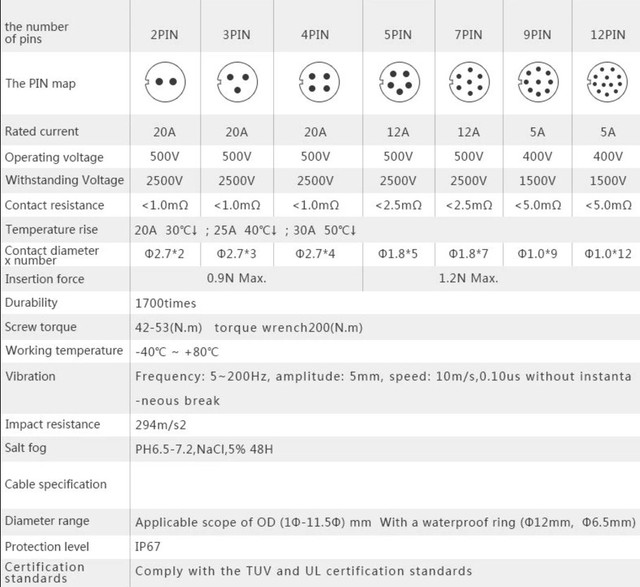

Зведена таблиця характеристик роз'єму серії Sp-20

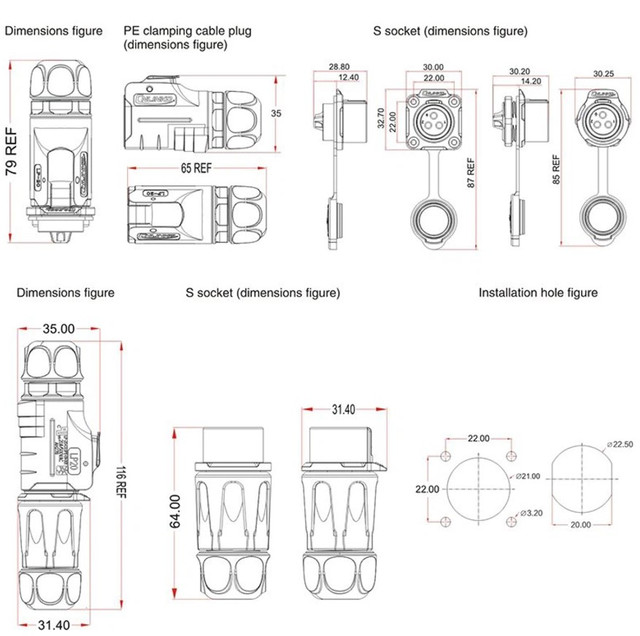

Креслення роз'єму ip67 серії SP-20
