Роз'єм герметичний з квадратним фланцем SP16, 8 pin, IP68 комплект

Водонепроникний роз'єм SP16 з квадратним фланцем, 8 pin тип IP68

Роз'єм герметичний IP68, SP16, 8 pin, комплект (гніздо монтажне з квадратним фланцем + штекер кабельний). На гнізді є кришка, яка закриває його при відсутності штекера. Штекер з гніздом кріпиться за допомогою гайки. Монтажний розмір гнізда - 16 мм. Є ущільнювальні гумові прокладки, які захищають дані від попадання пилу, вологи. Контакти в роз'ємі під пайку.

Параметри роз'єму SP16 8pin

• Кількість контактів: 8
• Номінальний струм: 5A
• Номінальна напруга (AC.V): 250
• Матеріал корпусу: термопластичний PA66
• Ізолятор: термопластичний PPS висока термостійкість
• Матеріал контакту: бронза з позолотою
• Ущільнювальне кільце: силікагель
• Конструкція корпусу: гніздо монтажне з квадратним фланцем + штекер кабельний
• З'єднання: різьбове з'єднання
• Робоча температура: -25 ~ 110 градусів C
• Ущільнення: відповідно до IP68
• Застосовний діаметр дроту: 6 ~ 6,5 мм
• Механічна життя: більше 500 роз'єднань/з'єднань
• Довжина кабельної вилки: 60 мм
• Довжина гнізда: 22 мм

Роз'єм складається з двох частин:

Частина 1 призначена для установки на корпус обладнання, має ущільнювальні прокладки і захисну кришку.
Частина 2 призначена для монтажу на провід. Роз'єм щільно обжимає дріт через ущільнювальні кільця, і захищає контакти і з'єднання від попадання вологи. Такі роз'єми широко використовуються у підводному і надводному обладнанні водних суден, автотранспорті, а також для різного обладнання, що працює під водою, в умовах високої вологості або хімічно активному середовищі. Підходять для підключення будівельного електрообладнання та електроінструменту, верстатів та іншого промислового устаткування, для електропостачання побутівок і кіосків

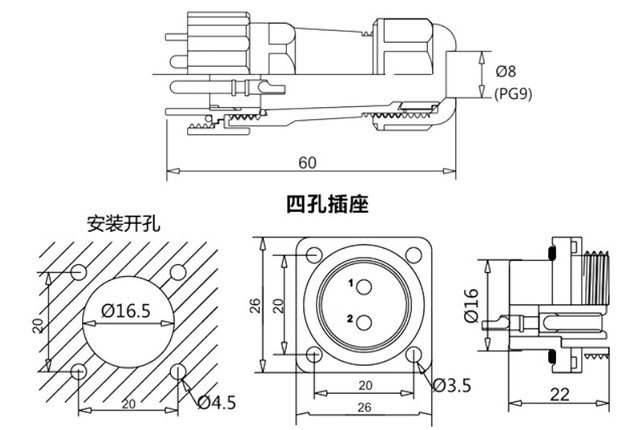

Креслення роз'єму SP-16
