Понижуючий DC-DC модуль XH-M401 200W 8A з регулюваннями по напрузі

Понижающий DC-DC модуль XH-M401 200W 8A с регулировками по напряжению

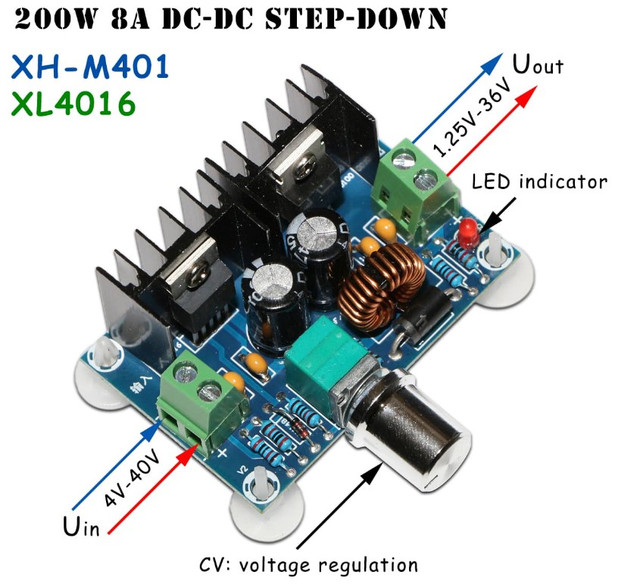

Понижающий преобразователь напряжения XH-M401 на микросхеме XL4016 с регулировкой выходного напряжения и ограничением тока и максимальным выходным током до 8 А. Может использоваться как зарядное устройство для любых типов аккумуляторов, как драйвер для питания светодиодов, просто как понижающий краткопреобразователь замыкание как модуль для изготовления лабораторного блока питания.

При использовании в качестве зарядного устройства требуется разрыв + выхода подключить диод на 6-10A – для защиты от обратного напряжения. Входное напряжение должно быть не выше выходного.

Модуль XH-M401 можно использовать для зарядки литий-ионных и свинцово-кислотных аккумуляторов, питания светодиодных лент. Можно использовать блок питания со стабилизацией тока. С его помощью можно заряжать сборку из нескольких банок 18650. В остальном понижающий CC/CV преобразователь XL4016, предназначенный для снижения напряжения от 8-40В до 1,25-36 вольта от стабилизированных источников питания. Регулировка напряжения осуществляется плавно многооборотным потенциометром от 1,25 до 36 вольт.

Преобразователь оборудован защитой от короткого замыкания, перегрева, ограничения выходного тока. Внимание! В случае входного тока преобразование близко к максимальному, а также существенному перегреву микросхемы необходимо установить радиатор сверху на микросхему или плату на радиатор, соблюдая изоляцию токопроводящих частей от радиатора.

Характеристики XH-M401:

• Тип: понижающий преобразователь напряжения с ограничением выходного тока и напряжения без гальванической развязки
• Режим преобразования: асинхронное
• Входное напряжение: 8-40 В
• Выходное напряжение: 1.25-36 В
• Минимальная разница между входными и выходными напряжениями: 0,3 В
• Выходной ток: регулируемый максимальный 8A
• Эффективность превращения: 95%
• Частота преобразования: 180 кГц Выходные пульсации: 50mV (макс.)
• Регулировка нагрузки: ±0.5%
• Точность поддержания выходного напряжения: ±2.5%
• Рабочая температура: -40°С до +85°C
• Размер: 61*40*25 мм

Принципиальная схема
