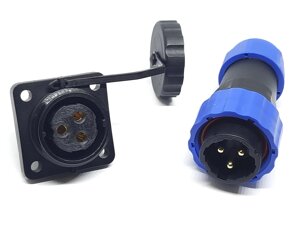

Герметичний роз'єм з квадратним фланцем SP20 4Pin 4 контакту

Підводний роз'єм SP-20, 4pin, з'єднання типу з'єднання типу кабель-корпус

Високоякісний роз'єм ручного швидкого з'єднання, водонепроникний, пилозахисний, масло стійкий для широкого застосування. Даний роз'єм має ступінь захисту IP68. Він складається з двох частин розетки з квадратним фланцем встановлюється на панель і кабельної вилки. Для досягнення герметичності діаметр кабелю повинен бути в межах від 8 до 12 мм Роз'єм щільно обжимає кабель через ущільнювальні кільця, і захищає контакти і з'єднання від попадання води, пилу, моторних масел і інших небажаних впливів. Серія роз'ємів SP20 укомплектована захисною кришкою , що закриває його при відсутності штекера. Кришка встановлена на кабельній електромережі. Крім того на кабельній розетці є гайка з допомогою якої роз'єм може бути закріплений до панелі, або корпусу пристрою. Провідники з'єднують з контактною групою методом пайки. Матеріал контакту - бронза з позолотою. Довжина гнізда 22 мм ,штекера по 66 мм Посадковий діаметр 20.5 мм Робоча температура від - 25 градусів C до ~ 110 °С. Максимальний струм 25A при напрузі до 380 вольт. Роз'єм SP20 може бути застосований на автомобільної та сільськогосподарської техніки, водному транспорті, для різних комунікацій на відкритому просторі.

Зведена таблиця характеристик роз'єму серії Sp-20

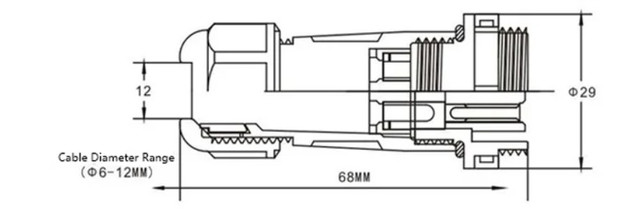

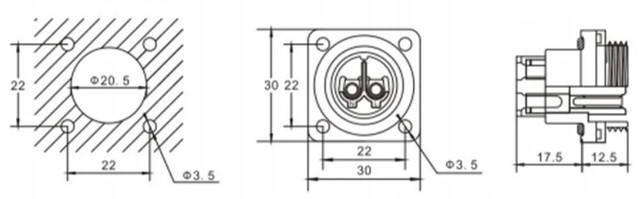

Креслення роз'єму IP68 серії SP-20
