Модуль IP2312 для заряду Li-ion акумулятора

Модуль IP2312 заряду Li-ion акумулятора USB Type-C

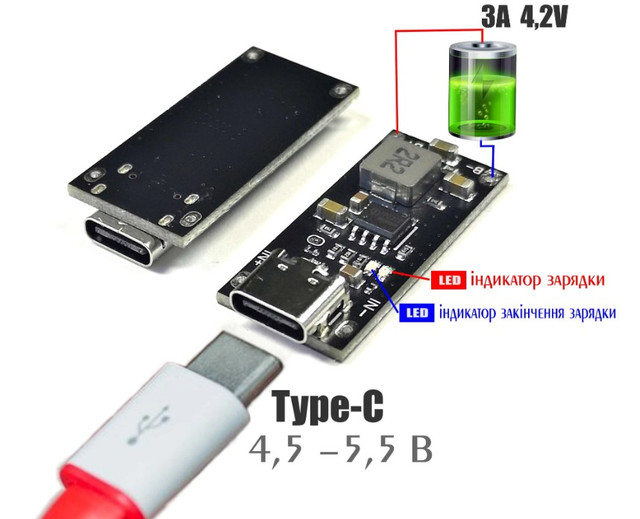

Модуль заряду IP2312 з USB Type-C для швидкої зарядки Li-ion акумулятора. Для заряду підключіть кабель USB або подайте напругу 5V на висновки IN+ IN-, акумулятор підключіть до висновків B+ B. Навантаження, яку буде живити батарея можна підключати до висновків OUT+ OUT . При зарядці батареї навантаження необхідно відключати. Мікросхема має індикацію процесу заряду, відключає акумулятор при досягненні напруги на ньому 4,2 V. В момент заряду світиться червоний світлодіод, коли батарея повністю заряджена засвітиться синій світлодіод, червоний згасне. Процес зарядки акумулятора ідентичний зарядки мобільного телефону. Світлодіоди сповіщають про закінчення зарядки акумулятора. Модуль підійде для зарядки Літій-Іонних і Літій-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 V. Таких як акумулятори від мобільного телефону або батареї типорозміру 18650 які застосовуються в батареях для ноутбуків. Так само вам може знадобиться батарейний відсік для акумулятора 18650x1 з гнучкими висновками або батарейний відсік для акумулятора 18650x1 з жорсткими висновками.

Характеристики:

• Робоча температура: -10 ° до +85 °
• мін. вхідна напруга: 4.5
• Максимальна вхідна напруга, 5.5
• Вихідна напруга, В: 4.2 (при повній зарядці)
• Номінальний вихідний струм А: 1.0
• Максимальний струм, А: 3
• Тип заряду - лінійний метод заряджання
• Точність заряду – 1.5%
• Вхідна напруга – 4.5v-5.5v
• Повна напруга заряду - 4.2v
• Світлодіодний індикатор: заряджається, повністю заряджено
• Вхідний інтерфейс – usb type-c
• Захист від зворотної полярності – ні
