Регулятор обертів ШІМ Radio-Kit M124.2 PWM 1.5KW

Регулятор обертів ШІМ Radio-Kit M124.M1 PWM 0.3KW

ШІМ-модулятор потужності – це набір, спроектований для управління середньою потужністю в навантаженні за допомогою технології широтно-імпульсної модуляції. Цей пристрій може використовуватися для регулювання крутного моменту колекторних двигунів постійного струму до 1.5 кВт, керування потужністю нагрівальних елементів, а також для регулювання яскравості ламп розжарювання і світлодіодних стрічок у діапазоні від 12 до 24 вольт.

• Напруга живлення - 12-50В
• Споживаний струм -
• Максимальний струм навантаження - 30А
• Коефіцієнт заповнення ШІМ - 5-95%
• Частота ШІМ - 20кГц

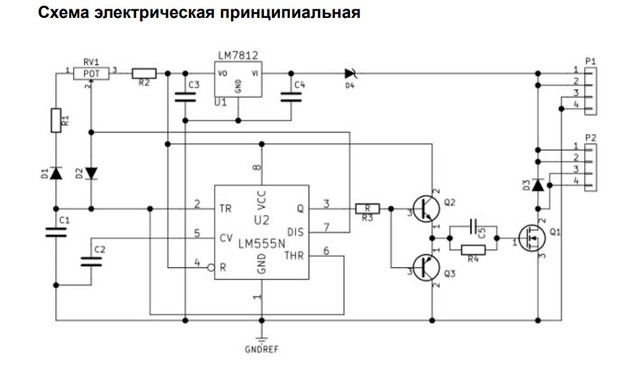

Опис схеми роботи:

1. Регулятор складається зі змінного генератора на мікросхемі NE555 та транзисторів Q1.
2. Для мінімізації комутаційних втрат на транзисторах Q2 і Q3 розташований драйвер
3. Жабливість імпульсів може бути змінена за допомогою змінного резистора RV1 в межах від 0,05 до 0,95.
4. Живлення, яке подається на U2, постачається зі стабілізатора U1, що обмежує допустимий діапазон напруги живлення від 12 до 30 В.
5. У випадку потреби роботи з напругою живлення від 30 до 50 В, слід встановити стабілізатор (супресор) D4.
6. Для напруги від 12 до 30 В, замість D4 слід встановити перемичку.

Примітки:

1. При використанні варто пам'ятати, що пристрій регулює середній струм у навантаженні, залишаючи імпульсний струм незмінним і максимальним.
2. Під час роботи при навантаженні, що наближається до максимального, слід встановити транзистор на радіатор, забезпечуючи ефективне охолодження елементів схеми та плати.
3. Змінний резистор слід встановлювати в останню чергу.
