Плата-лабораторний блок живлення Radio-Kit M178.1 Модуль

Лабораторний блок живлення Radio-Kit M178.1 Модуль

Набір Radio-Kit M178.1 призначений для створення лабораторного блоку живлення з функціями регулювання напруги та струму. Із захистом від короткого замикання та додатковими виводами для підключення живлення системи охолодження.

• Вхідна змінна напруга - 12-24В
• Максимальний вхідний струм - 3 А
• Вихідна напруга - 0-30 В
• Вихідний струм - 2-3000 мА
• Розмір плати - 68х35х44 мм

Опис роботи:

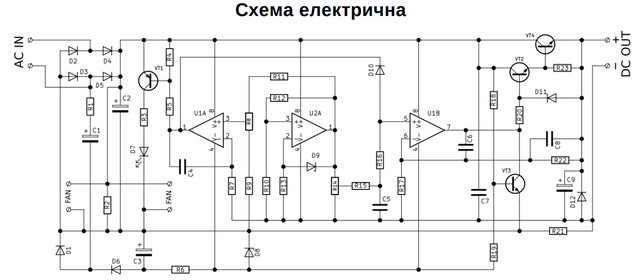

1. Вхідна стадія: Трансформатор із вторинною обмоткою 24 В/3 А підключається до роз'єму "AC IN". Напруга змінного струму від трансформатора випрямляється діодним мостом D2-D5. Випрямлене напруження згладжується фільтром R2 С2.
2. Регулювання та стабілізація: U1B відповідає за регулювання та стабілізацію напруги. U1A відповідає за регулювання та стабілізацію струму.
3. Індикація стабілізації струму: За допомогою транзистора VT1 і світлодіода D7 реалізовано індикацію переходу в режим стабілізації струму.
4. Регулювання потужності: Силовий регулювальний вузол формують транзистори VT2 і VT4. За допомогою змінного резистора R14 виставляється вихідна напруга. За допомогою змінного резистора R8 задається обмеження за струмом.
5. Вихід: Вихідна напруга знімається з роз'єму "DC OUT".
6. Охолодження: На контактах P2, P3 "FAN" є напруга 30 вольтів, призначена для підключення вентилятора для охолодження пристрою.
