Роз'єм JST XH2.54 9 pin для горизонтального монтажу SMD плати

Роз'єм JST XH2.54 9 pin для горизонтального монтажу SMD плати

Роз'єм JST XH2.54 9 pin для горизонтального монтажу SMD плати від компанії Кладова Майстра на Закупка - фото 1
14,85 ₴
Мін. сума замовлення 500 ₴
В наявності

Доставка

Детальніше про доставку

Оплата

Характеристики

Код товару
00000791
Виробник
Arduino
Країна виробництва
Китай
Напряжение
100 В
Цвет корпуса
Серый
Способ монтажа
Пайка
Номинальный ток
1 А
Количество контактов
9
Тип зажымов
С ножевыми контактами
Шаг между контактами
2.5 мм

Опис

Сигнальний роз'єм JST XH2.54 9 pin під пайку на SMD плату.

Вилка на дев'ять контактів, крок 2,5 мм. Ця частина роз'єму є штекером JST XH2.54 9pin і призначена під паяння на SMD плату. На відміну від роз'єму XH2.54 9pin серії DIP не потрібно свердління отворів для встановлення та монтажу. Для надійності кріплення роз'єму до плати праворуч та ліворуч передбачені елементи кріплення, які підпаюють до плати. Даний сигнальний роз'єм типу XH2.54 SMD застосовують у радіоелектроніці, комп'ютерній техніці, пристроях, зібраних на Arduino, в 3D принтерах. Застосовується в комплекті з розетками 9pin XH2.54 з обтиснутими проводами довжиною 10 см або довжиною 20 см .

Характеристики роз'єму XH2.54 SMD на плату:

  • Роз'єм горизонтальний під SMD плату XH2.54 мм 9 pin
  • XH2.54 штирьовий роз'єм адаптера
  • Тип З'єднувача: 9-контактний штекер JST
  • Комплектація: Корпус вилка
  • Максимальний струм: 1 A
  • Максимальна напруга: 100 В
  • Напруга пробою: 800 VA
  • Матеріал контакту: бронза
  • Покриття контакту: олово
  • Мінімальний опір ізоляції: 1000 МОм
  • Робоча температура: від -25C до +85C
  • Матеріал корпусу: нейлон
  • Клас горючості: UL94V-0
  • Крок: 2,54 мм
  • Колір: білий (сірий)

Фотографія роз'єму XH2.54 SMD дає загальне уявлення про товар і не гарантує 100% відповідності.

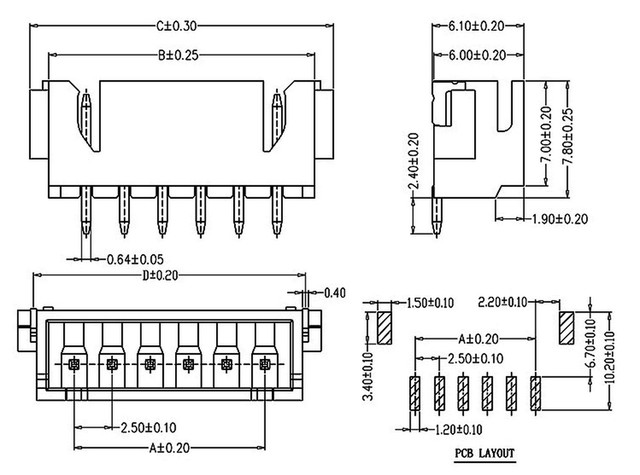

Креслення роз'єму JST XH2.54 SMD штекер на плату:

Таблиця розмірів XH2.54 SMD

PIN A B C D
02 2.50 7.50 10.00 8.20
03 5.00 10.00 1250 10.70
04 7.50 12.50 15.00 13.20
05 10.00 15.00 17.50 15.70
06 12.00 17.50 20.00 18.20
07 15.00 20.00 22.50 20.70
08 17.70 22.50 25.00 23.20
09 20.00 25.00 27.50 25.70
10 22.50 27.50 30.00 28.20
12 27.50 32.50 35.00 33.20
