Герметичний роз'єм із захистом IP68 серії SP20 14Pin 14 контактів

Підводний роз'єм SP-20, 14pin, з'єднання типу з'єднання типу кабель-корпус

Високоякісний роз'єм ручного швидкого з'єднання, водонепроникний, пилозахисний, масло стійкий для широкого застосування. Даний роз'єм має ступінь захисту IP68. Він складається з двох частин розетки встановлюється на панель і кабельної вилки. Для досягнення герметичності діаметр кабелю повинен бути в межах від 8 до 12 мм Роз'єм щільно обжимає кабель через ущільнювальні кільця, і захищає контакти і з'єднання від попадання води, пилу, моторних масел і інших небажаних впливів. Серія роз'ємів SP20 укомплектована захисною кришкою , що закриває його при відсутності штекера. Кришка встановлена на кабельній електромережі. Крім того на кабельній розетці є гайка з допомогою якої роз'єм може бути закріплений до панелі, або корпусу пристрою. Провідники з'єднують з контактною групою методом пайки. Матеріал контакту - бронза з позолотою. Довжина гнізда 22 мм ,штекера по 66 мм Посадковий діаметр 20.5 мм Робоча температура від - 25 градусів C до ~ 110 °С. Максимальний струм 5A при напрузі до 250 вольт. Роз'єм SP20 може бути застосований на автомобільної та сільськогосподарської техніки, водному транспорті, для різних комунікацій на відкритому просторі.

Зведена таблиця характеристик роз'єму серії Sp-20

Кількість контактів	2	3	4	5	6	7	9	10	12	14
Схема розташування контактів
Діаметр контакту	Ø2.8x2	Ø2.8x3	Ø2.8x3	Ø2.8x4	Ø1.8x5	Ø1.8x6	Ø1x9	Ø1x10	Ø1x12	Ø1x14
Номінальний струм (А)	25	25	25	25	10	10	5	5	5	5
Номінальна напруга (AC.V)	380	380	380	380	380	380	250	250	250	250
Опір контакту ( µΩ)	1	1	1	1	2	2	5	5	5	5
Опір ізоляції (MΩ)	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000

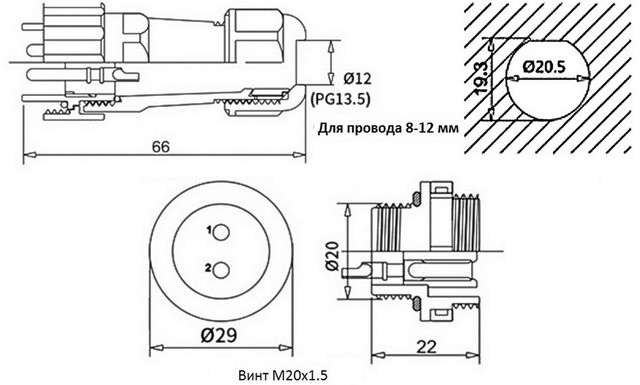

Креслення роз'єму IP68 серії SP-20
