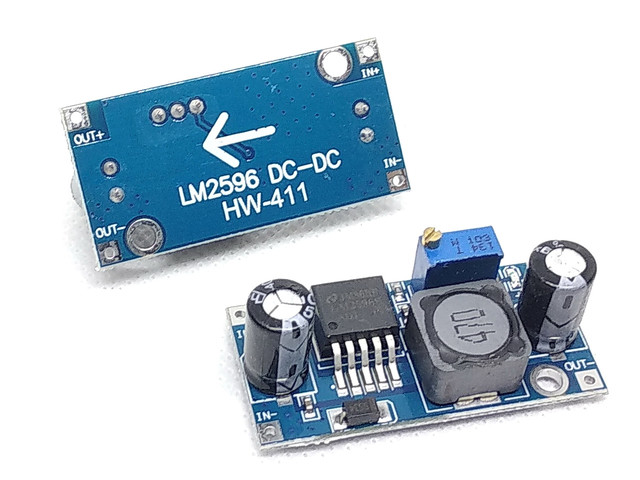

Модуль LM2596S-411B DC-DC понижуючий регульований перетворювач 3.2~40V/1.5~35V, 3A
Модуль DC-DC понижуючий. Регульований перетворювач LM2596S-411B призначений для перетворення вихідної напруги в діапазоні від 1,5 до 35 Ст. Модуль можна використовувати як блок живлення або джерело живлення для пристроїв. Для заряду акумуляторів, для живлення потужних світлодіодів.Плата модуля спроектована на основі мікросхеми LM2596. Застосований підлаштування резистор, полімерні конденсатори та інші допоміжні електронні компоненти. Мікросхема застосована в модулі LM2596 являє собою понижуючий імпульсний перетворювач напруги. якісне перетворення напруги і збільшує термін служби конвертера. Максимальне значення струму навантаження без додаткового охолодження становить 2 А. При наявності вихідної потужності, що перевищує значення 10 Вт, необхідно встановити радіатор. Тепловідвід кріпиться до корпусу мікросхеми, бажано наявність куллера. Після підключення додаткового охолодження сила струму навантаження може досягати до 3 А, а вихідна потужність 15 Вт. Коефіцієнт корисної дії (ККД) перетворювача може коливатися від 80 до 92%. Регулювання вихідної напруги перетворювача напруги здійснюється за допомогою підлаштування резистора.Мікросхема має захист від короткого замикання і перегріву, спрацьовує при температурі близько 150 °C. Модуль також має обмеження сили струму на виході.
Основні технічні характеристики модуля LM2596S - 411B
- Вхідна напруга: 3.2 - 40 Вольт
- Вихідна напруга: 1,5-35 Вольт регульоване
- Вихідний струм без радіатора: до 2A (При 2А помітно зростає нагрів)
- Вихідна потужність без радіатора: до 10 Вт
- Вихідний струм з радіатором і вентилятором: до 3A
- Ефективність перетворення: 80 - 92% (чим вище вихідна напруга, тим вище ефективність)
- Частота перетворення: 150 кГц
- Вплив зміни вхідної напруги на рівень виходу: ± 0.5%
- Підтримання встановленого напруги з точністю: ± 2.5%
- Споживання без навантаження: 6mA
- Випрямляч: не синхронне випрямлення
- Мінімально можлива різниця між вхідним і вихідним напругою 1.5 Вольта
- Робочий діапазон температур: -40 ... +65 °С
- Максимальна робоча температура: до +125C
- Швидкість динамічного відповіді: 5% 200 мкС
- Захист від короткого замикання: обмеження струму
- Захист від переполюсовки на вході: немає
- Розміри: 44 х 22 х 15 мм
