Механічний лічильник кількості обертів S-75-1

Механічний лічильник числа обертів S-75-1

Даний лічильник розроблений для підрахунку оборотів різних механічних пристроїв в іншій трактуванні лічильник кількості зроблених обертів.
Лічильник вважає один оборот валу за одиницю. Крок вимірювання 0,1 обороту.
Скидання здійснюється вручну натисканням важеля скидання. Лічильник має 5 рахункових барабанів. Це дає можливість відрахувати 9999,9 обертів і, якщо немає потреби скидання показань, відлік повторюється знову. Механізми лічильника монтуються на підставі і закриті корпусом.

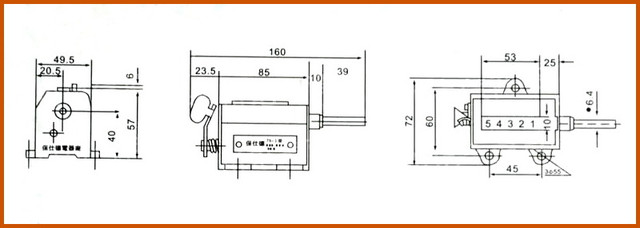

Креслення механічного лічильника обертів вала S-75-1

- Ємність лічильного механізму лічильника: 9999,9
- Ціна ділення першого відлікового барабана праворуч, обороту приводного валика: 0,1
- Робоче положення лічильника: горизонтальне
- Загальна довжина – 160mm
- Довжина корпусу – 85mm
- Ширина корпусу – 72mm
- Довжина валу – 39mm
- Діаметр валу – 6,4 mm
