Модуль для заряду Li-ion акумулятора на TP4056

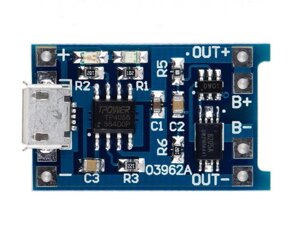

Модуль заряда Li-ion аккумулятора на базе TP4056

Для заряда подключите кабель USB или подайте напряжение 5V на выводы IN+ IN-, аккумулятор подключите к выводам B+ B-. Нагрузка, которую будет питать батарея можно подключать к выводам OUT+ OUT- . При зарядке батареи нагрузку необходимо отключать. Микросхема имеет индикацию процесса заряда, отключает аккумулятор при достижении напряжения на нем 4,2V. В момент заряда светится красный светодиод, когда батарея будет полностью заряжена засветится синий светодиод, красный погаснет. Процесс зарядки аккумулятора идентичен зарядке мобильного телефона. Светодиоды оповещают об окончании зарядки аккумулятора. Модуль подойдет для зарядки Литий-Ионных и Литий-полимерных (Li-Ion, Li-Po) аккумуляторов на 3,7V. Таких как аккумуляторы от мобильного телефона или батареи типоразмер 18650 которые применяются в батареях для ноутбуков. Так же вам может понадобится батарейный отсек для аккумулятора 18650x1 с гибкими выводами или батарейный отсек для аккумулятора 18650x1 с жесткими выводами.

Характеристики:
Рабочая температура: -10° до +85°
Модель: TP4056
Мин. входное напряжение: 4.5
Максимальное входное напряжение, В: 5.5
Выходное напряжение, В: 4.2 (при полной зарядке)
Номинальный выходной ток, А: 0-1.0
Тип заряда - линейный метод зарядки
Точность заряда - 1.5%
Входное напряжение - 4.5v-5.5v
Полное напряжение заряда - 4.2v
Светодиодный индикатор: заряжается, полностью заряжено
Входной интерфейс - micro usb
Защита от обратной полярности - нет

Принципиальная схема модуля на на TP4056
