Модуль заряду Li-ion акумулятора 18650 з захистом від перезаряду і глибокого розряду

Модуль заряду Li-ion акумулятора 18650 з захистом від перезаряду і глибокого розряду

Модуль заряду Li-ion акумулятора 18650 з захистом від перезаряду і глибокого розряду від компанії Кладова Майстра на Закупка - фото 1
45 ₴
Мін. сума замовлення 500 ₴
В наявності

Доставка

Детальніше про доставку

Оплата

Характеристики

Код товару
00000397
Країна виробництва
Китай
Длина
28 мм
Ширина
17 мм
Высота
5 мм
Тип аккумулятора
Li-Ion
Ток заряда
1 А
Напряжение зарядки
4.2 В
Индикатор заряда элементов питания
Да
Количество заряжаемых аккумуляторов
1 шт

Опис

Контролер зарядки/розрядки для Li-on акумуляторів з захистом на TP4056

Універсальний модуль заряду TP4056 для Li-Ion акумуляторів c струмом до 1A.
Мікросхема TP4056 застосовується в автономних лінійних зарядних пристроях літій-іонних акумуляторів з тепловим захистом в корпусі SOP 8. Мала кількість зовнішніх компонентів роблять TP4056 ідеально підходить для портативних пристроїв. Модуль має індикацію процесу заряду і відключає акумулятор при досягненні напруги на ньому 4,2 V. В момент заряду світиться червоний світлодіод, коли батарея повністю заряджена засвітиться зелений(синій) світлодіод, червоний при цьому згасне. Модуль підходить для зарядки Літій-Іонних і Літій-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 V. Будь то акумулятори від мобільного телефону або батареї типорозміру 18650.

Модуль має наступні роз'єми:

- роз'єм microUSB — основний інтерфейс для підключення вхідного живлення;

- контакти "IN+" і "IN-" — додатковий інтерфейс для підключення вхідного живлення;

- контакти "B+" і "B-" — контакти для підключення акумулятора;

- контакти "OUT+" і "OUT-" — контакти для підключення активного навантаження.

На цій платі додатково стоїть мікросхема захисту DW01 яка забезпечує захист від перезаряду і захист від глибокого розряду, Вбудований захист закінчення зарядки: 4,2 вольт. Захист від короткого замикання по виходу (обмеження на 3A); Вбудований захист від глибокого розряду акумулятора (+2,4 вольт);

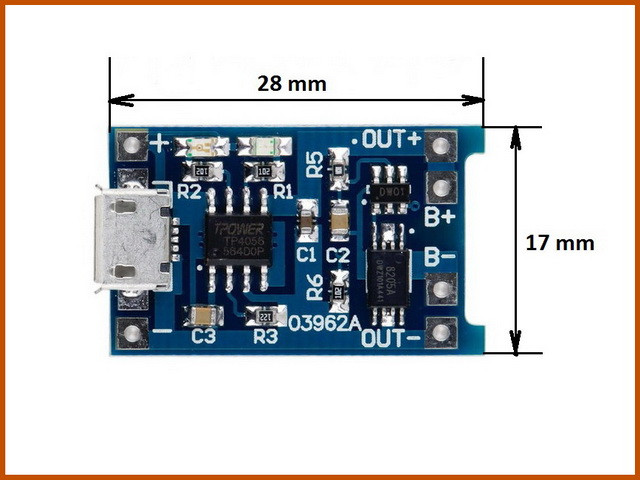

Розміри і зовнішній вигляд модуля TP4056
