Регулятор оборотів US-52 для колекторних електродвигунів до 400 Вт

Регулятор оборотів з підтриманням потужності US-52

Регулятор US-52 призначений для керування обертами колекторного електродвигуна з тахогенератором (таходатчиком) потужністю до 400 Вт. Регулятор забезпечує плавне регулювання обертів і підтримує потужність двигуна при появі навантаження. Підтримка потужність забезпечується за рахунок зворотного зв'язку плати з двигуном через таходатчик Область застосування даного пристрою досить широка. Це і свердлильні, фрезерні та граверні верстати автоматика відкриття-закриття воріт, витяжки, пилососи, шліфувальні пристрої, газонокосарки та багато іншого.

Увага: При підключенні двигунів 200 Вт і більше обов'язково необхідно додатково встановлювати радіатор для охолодження симістора.

На задній панелі корпусу розміщена планка з шістьма клемами. Напрямок обертання вала COM-CW-CCW. Вибираємо його коммутируя COM-CW або COM-CСW. Дві клеми AC це підключення мережі 220 вольт. FG це земля. Підключення до роз'єму
Таходатчик - жовтий і синій. Двигун - білий, чорний і червоний.

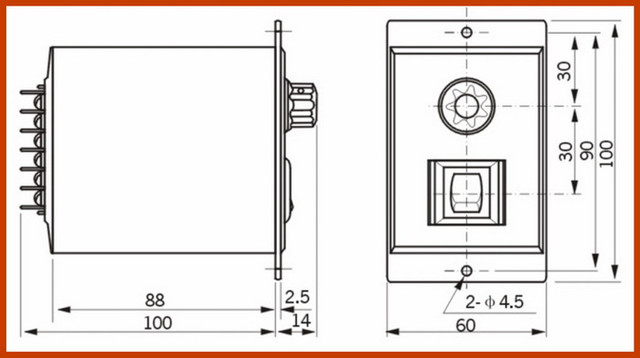

Креслення корпусу регулятора обертів US-52

Відео огляд регулятора обертів для колекторних електродвигунів US-52
