Плата металошукача CLONE PI AVR в зборі

Собранная и готовая к работе плата металлоискателя Клон ПИ АВР

Заводская плата металлоискателя Clone PI AVR с прошитым микроконтроллером, ЖКИ дисплеем с подпаянным шлейфом и акустическим устройством полностью спаяна и протестирована на работоспособность.

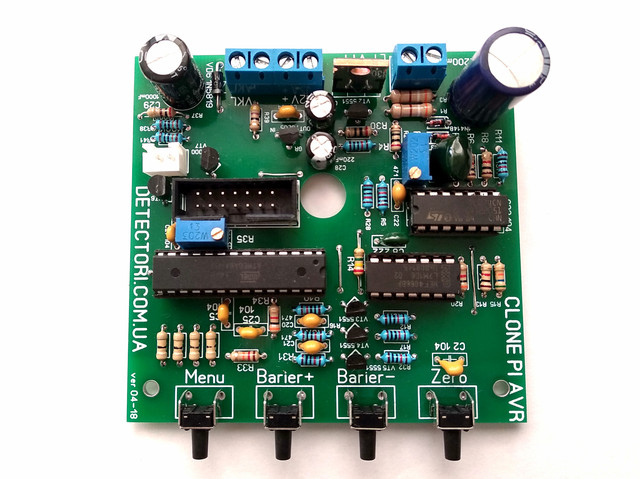

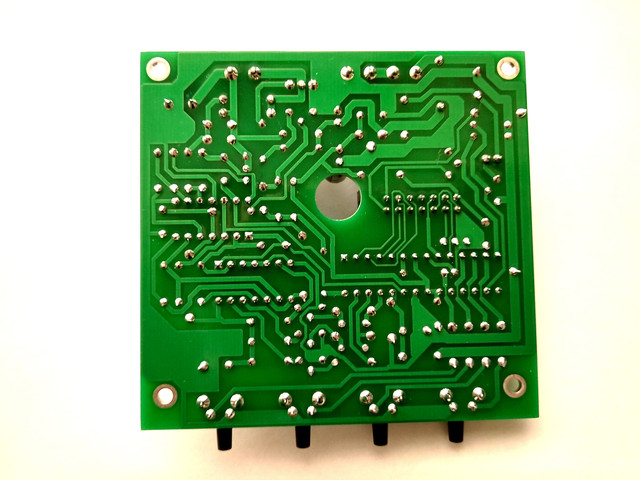

Ниже приведены фотографии для ознакомления с внешним видом и качеством монтажа

Видео обзор работы платы металлоискателя Clone PI AVR

Clone PI AVR это импульсный металлоискатель собранный на контроллере atmega8A с автоматической настройкой датчиков. Металлоискатель обладает высокой чувствительностью и может работать с датчиками различных размеров диаметром от 10 см до глубинных рамок  до 1,5 метров.

Плата спроектирована для установки в широко распространенный корпус D110B украинского производства который имеет вполне демократичную цену, или в любой другой удобный для вас корпус в который поместится плата размером 80х80 мм и экран. Управление работой прибора осуществляется четырьмя кнопками установленными на плате. Плата полностью готова к работе. Вам будит необходимо подключить
к ней датчик, который вы можете изготовить самостоятельно из подручных материалов или приобрести у нас полный комплект корпуса датчика металлоискателя промышленного производства или готовую катушку для импульсных металлоискателей. Подключить питание и тумблер или выключатель.
Для их подключения на плате установлены винтовые клемы. Металлоискатель работает от напряжения 9-15 вольт, для питания, рекомендуется использовать аккумулятор 12 вольт, или 3 последовательно соединенных литий ионных аккумулятора 18650.
В режиме поиска металлоискатель на дисплее отображает текущее напряжение питания, установленный порог чувствительности, уровень громкости, и при обнаружении металла появляется шкала уровня сигнала.

В меню металлоискателя Клон ПИ АВР вы можете изменять следующие параметры:

1. Регулировать уровень громкости.
2. Включать подсветку дисплея.
3. Установить минимальный уровень напряжения питания.
4. Защитный интервал (настройка датчика).
5. Тип отстройки от грунта.
6. Выбрать схему звуковой индикации.

Технические характеристики металлоискателя Clone PI AVR:
Принцип работы прибора  – импульсный.
Глубина поиска с датчиком 28 см – до 1.5 метра.
Глубина поиска с рамкой 1,5*1,5 метра – 3.5 метра.
Напряжение питания – 9-15 Вольт
Размеры платы – 80*80 мм.

Комплект поставки готовой платы металлоискателя Clone PI AVR:
Полностью спаянная заводская плата металлоискателя.
ЖКИ дисплей с подсветкой экрана и подпаянным шлейфом с разъемом для подключения к плате.
Зуммер с подпаянным проводом и разъемом для подключения к плате.
Описание и схема.
