Високоточний програмований вимірювач довжини ЖК-76

Високоточний електронний цифровий програмований лічильник для вимірювання довжини ЖК-76

Цей пристрій призначений для вимірювання довжини різних матеріалів і продукції таких, як кабелі, шнури, тканини, стрічки, тасьма, плівка, папір, дріт, линви та інших виробів, що випускаються. В лічильнику довгоміри ЖК-76 передбачена можливість управління устаткуванням. Лічильник має виносний датчик (енкодер) для вимірювання довжини, і оснащений двома програмованими виходами. На програмованих виходи задаються значення довжини (пороги) AL1 і AL2 з точністю до 1 див. При досягненні порогу 1 – замикає контакти 4-5 (наприклад для подачі звукового чи світлового сигналу) або подачі сигналу іншому устаткування, і на передній панелі лічильника включається світлодіодний індикатор AL1. При досягненні порогу 2 – контакти 2 і 3 розмикаються, і замикаються контакти 1 і 2, (наприклад: для зупинки подачі і виконання операції відрізки), і на передній панелі лічильника включається світлодіодний індикатор AL2.

Програмований лічильник для вимірювання довжини ЖК-76 має крок в один сантиметр. Якщо вам необхідний ще більш точний прилад, то ви можете придбати високоточний програмований лічильник довжини CA7-1MM перейшовши за посиланням.


Технічні характеристики програмованого лічильника довжини ЖК-76:


Напруга живлення – AC85-220V;
Максимальний струм на виходах лічильника – 220V – 3A, 24V-5A;
Робоча температура – 0 - 50 С;
Діапазон вимірювання - 0 -9999,99;
Крок виміру – 0,01 м;
Діапазон програмованих значень AL1 і AL2 - 1999,99-9999,99;
Розмір отвору для установки – 68х68 мм;
Розмір передньої панелі лічильника - 72х72 мм;

Креслення виносного датчика

Креслення електронного блоку лічильника ЖК-76

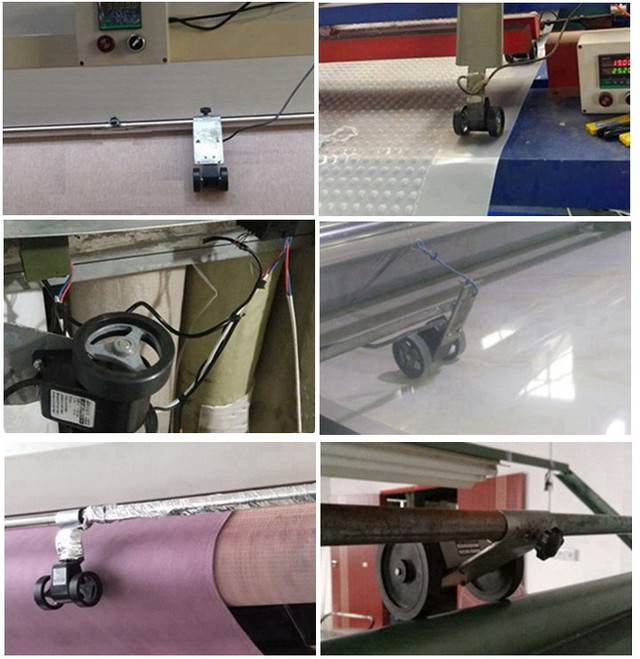

Приклади встановлення і використання лічильника ЖК-76
