Плата металлоискателя "Пират"

Полностью спаянная и проверенная плата металлоискателя пират,заводского изготовления с двумя резисторами для настройки "Грубо" и "Точно". Данный продукт выполнен на промышленно изготовленной печатной плате и протестирован на работоспособность. Для изготовления готового к работе прибора
достаточно умения пользоваться паяльником и школьных знаний по физике.Необходимо только подключить к плате питание и изготовить датчик. На плате установлены два переменных резистора для точной регулировки прибора. К плате подключен динамик и выведены провода для подключения датчика. Микросхемы установлены на панелях для облегчения ремонта в случае необходимости. Конденсаторы C1 и C2 с низким ТКЕ. Это предотвратит температурный дрейф во время работы прибора.

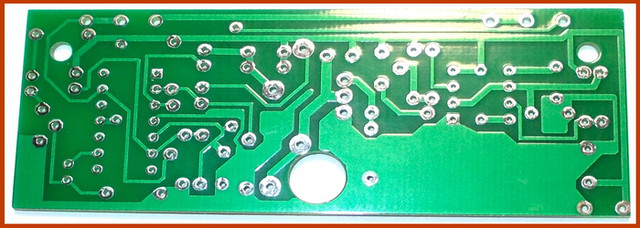

Представленная фотография позволят вам оценить качество плат

Плата спроектирована под корпус Z6 польского производства, или аналогичный D65B Украинского производства, но вы можете установить плату в любой имеющийся у вас подходящий корпус. Для этого предусмотрены все необходимые технологические отверстия и возможность крепления. Корпус к штанге можно прикрепить при помощи винтов или различных сантехнических фиксаторов, а можно использовать рукоятку металлоискателя промышленного производства с возможностью регулировки вдоль оси штанги. Для изготовления высококачественной катушки вам понадобиться корпус датчика и кронштейн. Так же у нас вы можете приобрести полный комплект корпуса датчика и эмалированный обмоточный провод. Так же вы можете приобрести набор для изготовления "корзинного" датчика витая пара.

Габаритные размеры платы металлоискателя PIRAT составляют 32х84 мм.

В зависимости от типа примененного датчика металлодетектор потребляет от 40 до 55 mA, поэтому в качестве источника питания мы рекомендуем использовать аккумулятор 12V 1,3A или 8 пальчиковых батарей типа АА вставленных в батарейный отсек. Настоятельно не рекомендуем использовать батарейки Крона из-за малой емкости. Необходимо так же понимать, что напряжение напрямую влияет на глубину поиска,а у Кроны оно 9 вольт.

Чувствительность металлоискателя Пират изготовленного на нашей плате с корзиночным датчиком витая пара диаметром 28 см составляет:
Монета 5 коп. СССР - 22 см.
Крупные предметы - 1,5 метра

Готовый прибор на основе данной платы можно приобрести здесь

Еще более усовершенствованный металлоискатель Пират PRO

К плате металлоискателя вы можете подключить шкалу светодиодной индикации уровня сигнала. В нашем магазине в продаже есть готовые платы - плата светодиодной индикации для металлоискателя ПИРАТ.

Видео обзор обновленной платы для металлоискателя "Пират"

ВИДЕО ПОДКЛЮЧЕНИЯ СВЕТОДИОДНОЙ ШКАЛЫ К ПЛАТЕ ПИРАТ
