Кощій 18М. Набір для складання металошукача.

Доставка
Оплата
Характеристики
Опис

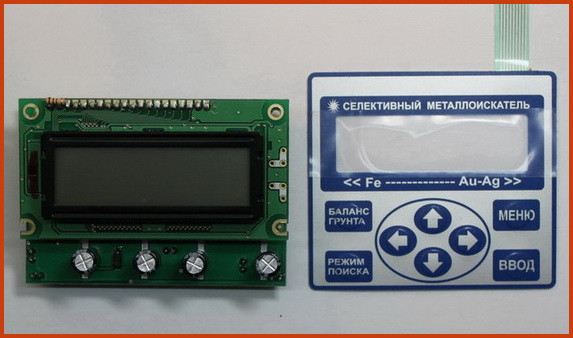

Спаянная и проверенная плата с установленной программой, клавиатурой и экраном для металлоискателя Кощей 18 М
КОЩЕЙ 18М (BM8043) – это набор для сборки электронной части металлоискателя Кощей 18М. Прибор предназначен для поиска металлических объектов в грунте, песке, стенах, густой траве и т.д. Устройство позволяет идентифицировать металлические объекты до их извлечения. Собранный из прилагаемого комплекта металлоискатель найдет широкое применение в кладоискательстве, строительстве, при поиске утерянных вещей и в других специфических сферах человеческой деятельности. Для изготовления металлоискателя покупателю потребуется дополнительно приобрести или самостоятельно изготовить: корпус электронного блока,штангу, аккумулятор на 12 В, поисковую катушку.
Данный набор для тех, кто хочет собрать профессиональный металлоискатель своими руками. Вам будит необходимо:
1. Изготовить или приобрести готовый корпус для металлоискателя и разместить в нем плату, экран и клавиатуру.
2. Изготовить поисковую катушку для металлоискателя.(Для изготовления катушки мы рекомендуем изготовить или приобрести: Оправки для намотки катушек, Блистерную или силиконовую заливочную форму для катушки, Корпус катушки и кронштейн )
.3. Изготовить или приобрести штангу для металлоискателя.
Основные технические характеристики
Максимальная глубина обнаружения объектов (по воздуху):
- монета диаметром 25 мм: до 30 см;
- каска: до 1 м;
- максимальная глубина: до 2 м.
Индикация:
- визуальная: графическая и текстовая, ЖКИ 132 на 32 точки;
- звуковая: многотональная.
Режимы поиска: селективный и неселективный.
Количество рабочих частот: 2 (7 кГц и 14 кГц).
Время непрерывной работы:
- с кислотным аккумулятором 1.2 А/ч: до 12 часов;
- с NiMH аккумулятором 2 А/ч: до 20 часов.
Диаметр стандартного датчика (в комплект не входит): 195 мм.
Комплект поставки:
- Плата металлоискателя Кощей 18М с прошитым микроконтроллером (Прошивка версии 2.2),
- ЖКИ Экран для металлоискателя 132 на 32 точки,
- Клавиатура,
- Описание по сборки металлоискателя и изготовлению катушки.
Принцип действия
Металлоискатель Кощей 18М (BM8043) - работает по принципу баланса индукции. Передающая катушка датчика излучает электромагнитное поле. Проводящие и ферромагнитные объекты, которые попадают в это поле, переизлучают его и этот сигнал регистрируется с помощью приемной катушки датчика. Различные объекты дают разный переизлучённый сигнал, который зависит от рабочей частоты, проводимости объекта, его магнитной проницаемости, формы, размеров, ориентации по отношению к датчику и т.д. Тем не менее, существуют определенные закономерности, которые позволяют распознать тип объекта по параметрам сигнала. Прибор с помощью встроенного микропроцессора анализирует этот сигнал и производит соответствующую индикацию обнаруженного объекта.
Работа с прибором

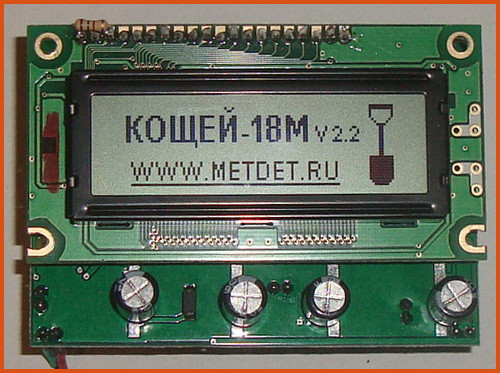

Чтобы включить прибор, необходимо удалить датчик на 30 - 40 см от любых металлических объектов, грунта и включить переключатель «ON/OFF», который расположен на верхней крышке прибора. Сразу после включения прибор производит самотестирование. В это время на экране отображается логотип и прибор проигрывает мелодию.Примечание: звук воспроизводится с помощью внутреннего громкоговорителя или внешних наушников.Дальнейшее управление металлоискателем производится с помощью клавиатуры и жидкокристаллического индикатора.
Более подробно с работой прибора можно ознакомиться Здесь
К этому набору (Кощей 18М - ВМ8043) также рекомендуются:
1. Поисковая катушка в сборе (NM8043)
2. Подлокотник с аккумуляторным отсеком и аккумулятором
3. Зарядное устройство для аккумулятора
