Герметичний роз'єм із захистом IP68 серії SP21 4Pin 4 контакту

Доставка
Оплата
Характеристики
Опис

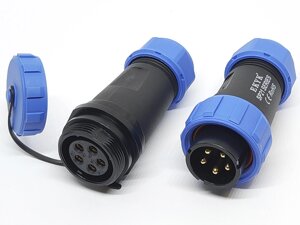

Подводный разъем SP-21, 4pin, соединение типа соединение типа кабель-корпус
Высококачественный разъем ручного быстрого соединения, водонепроницаемый, пылезащитный, масло стойкий для широкого применения. Данный разъём имеет степень защиты IP68. Он состоит из двух частей розетки устанавливаемой на панель и кабельной вилки. Для достижения герметичности диаметр кабеля должен быть в пределах от 7 до 12 мм. Разъем плотно обжимает кабель через уплотнительные кольца, и защищает контакты и соединение от попадания воды, пыли, моторных масел и других нежелательных воздействий. Серия разъемов SP21 укомплектована защитной крышкой , которая закрывает его при отсутствии штекера. Крышка установлена на кабельной розетке. Кроме того на кабельной розетке есть гайка с помощью которой разъём может быть закреплен к панели, или корпусу устройства. Проводники соединяют с контактной группой методом пайки. Материал контакта - бронза с позолотой. Длина гнезда 22 мм ,штекера по 65 мм. Посадочный диаметр 20.5 мм. Рабочая температура от - 30 градусов C до ~ 110 °С. Максимальный ток 30A при напряжении до 380 вольт. Разъём SP21 может быть применен на автомобильной и сельскохозяйственной технике, водном транспорте, для различных коммуникаций на открытом пространстве.
Сводная таблица характеристик разъема серии Sp-21
Количество контактов | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 10 | 12 | 15 |
Схема расположения контактов | ||||||||||
Диаметр контакта | Ø3x2 | Ø3x3 | Ø3x4 | Ø3x5 | Ø2.5x6 | Ø2x7 | Ø1x9 | Ø1x10 | Ø1x12 | Ø1x15 |
Номинальный ток (А) | 30 | 30 | 30 | 30 | 25 | 15 | 5 | 5 | 5 | 5 |
Номинальное напряжение (AC.V) | 500 | 500 | 500 | 500 | 500 | 500 | 400 | 400 | 400 | 400 |
Сопротивление контакта ( µΩ) | 1 | 1 | 1 | 1 | 2 | 2 | 5 | 5 | 5 | 5 |
Сопротивление изоляции (MΩ) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Чертеж разъема IP68 серии SP-21
