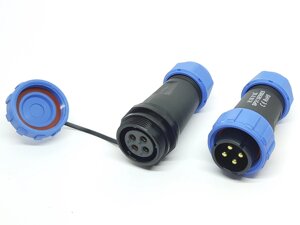

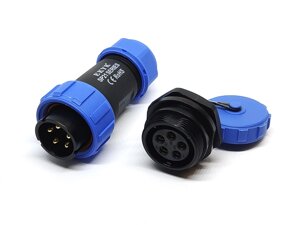

Герметичний роз'єм із захистом IP68 серії SD21 5Pin 5 контактів

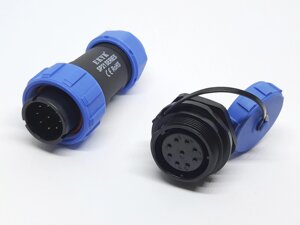

Подводный разъем SD-21, 5pin, соединение типа кабель-кабель

 Высококачественный разъем ручного быстрого соединения, водонепроницаемый, пылезащитный, масло стойкий для широкого применения. Данный разъём имеет степень защиты IP68. Он состоит из двух частей и предназначен для соединения двух кабелей состоящих максимум из пяти проводников. Для достижения герметичности диаметр кабеля должен быть в пределах от 7 до 12 мм. Разъем плотно обжимает кабель через уплотнительные кольца, и защищает контакты и соединение от попадания воды, пыли, моторных масел и других нежелательных воздействий. Серия разъемов SD21 укомплектована защитной крышкой , которая закрывает его при отсутствии штекера. Крышка установлена на кабельной розетке. Кроме того на кабельной розетке есть гайка с помощью которой разъём может быть закреплен к панели, или корпусу устройства. Проводники соединяют с контактной группой методом пайки. Материал контакта - бронза с позолотой. Длина гнезда и штекера по 66 мм. Разъём SD21 может быть применен на автомобильной и сельскохозяйственной технике, водном транспорте, для различных коммуникаций на открытом пространстве.

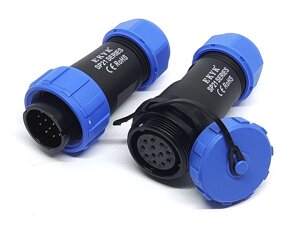

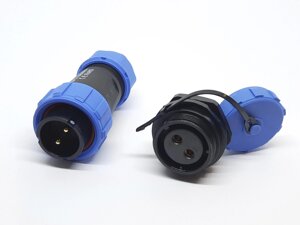

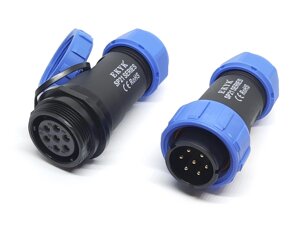

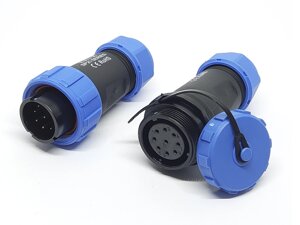

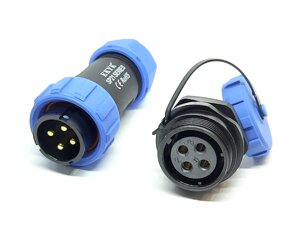

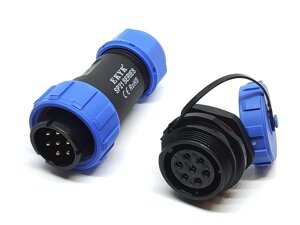

Сводная таблица характеристик разъема серии SD-21

Количество контактов	2	3	4	5	6	7	9	10	12	15
Схема расположения контактов
Диаметр контакта	Ø3x2	Ø3x3	Ø3x4	Ø3x5	Ø2.5x6	Ø2x7	Ø1x9	Ø1x10	Ø1x12	Ø1x15
Номинальный ток (А)	30	30	30	30	25	15	5	5	5	5
Номинальное напряжение (AC.V)	500	500	500	500	500	500	400	400	400	400
Сопротивление контакта ( µΩ)	1	1	1	1	2	2	5	5	5	5
Сопротивление изоляции (MΩ)	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000

Чертеж разъема IP68 серии SD-21
