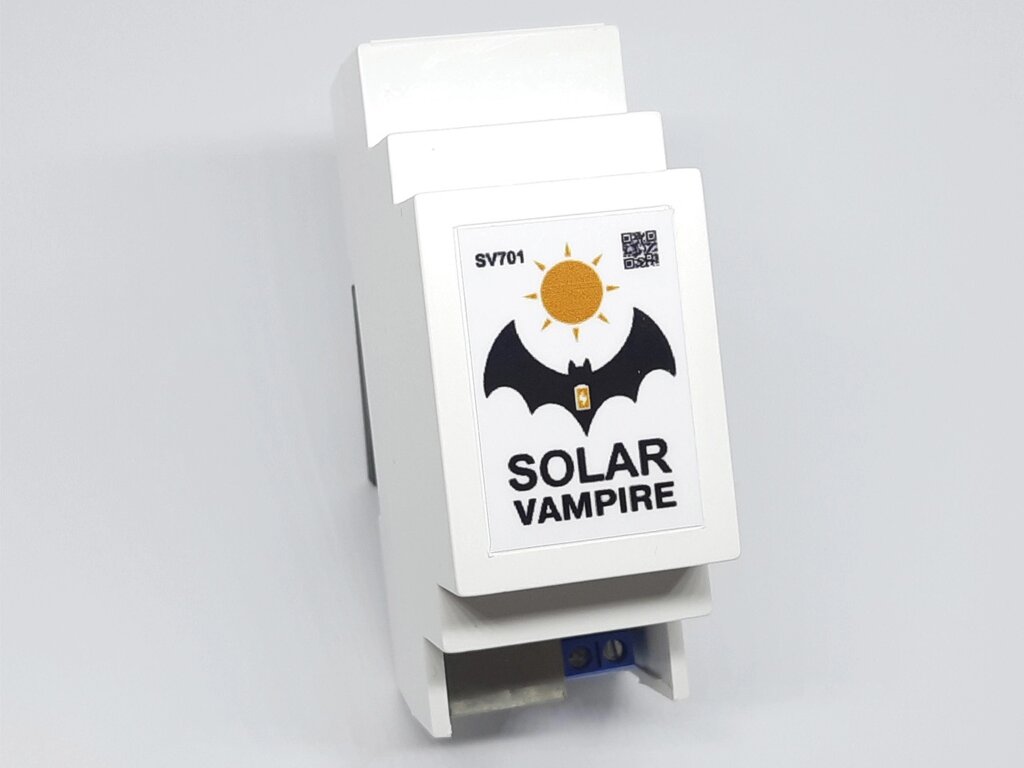

Модуль SV701+ Bluetooth-модуль JDY-31+ корпус на Din рейку

Модуль SV701 - це пристрій, розроблений для  управління надлишковою сонячною енергією, що виробляється гібридними сонячними інверторами, особливо бюджетними моделями, які часто використовуються в домашніх сонячних системах. Він вирішує проблему надмірного виробництва енергії, коли сонячні панелі виробляють більше енергії, ніж споживається в даний момент.

В модуль входить:

1. Плата SV701
2. Bluetooth-модуль JDY-31
3. Пластиковий корпус на Din рейку

Список підходящіх інверторів:

Ті які перевірені під час розробки модуля

• Jesudom 4kW
• ANJ-4000W-24V
• POW-HVM3.2H-24V
• SRNE HF2430S60-100

Моделі по яким клієнти надали відгук

• Anern ECO 6.2kW

Моделі підходящі по технічним характеристикам

• Voltronic (скоріш за все всі моделі)
• Jesudom 6kW
• Sako Sunnon 4kW,6kW
• Altek Atlas
• Anern ECO 4.2kW
• ANJ-2000W-12V
• ANJ-6200W-48V
• EASUN SMG II
• ISOLAR SMG II
• POW-HVM-5.5H-48V
• POW-HVM1.5H-12V
• POW-HVM2.0H-12V
• POW-HVM2.4H-24V
• POW-HVM3.6M-24V
• POW-HVM4.2M-24V
• POW-HVM6.2M-48V
• POW-HVM8.2M
• POW-HVM10.2M
• мабуть і всі інші моделі SRNE

Примітка: Це далеко не весь список інверторів.

Принцип роботи

SV701 використовує два основні методи для вирішення проблеми надлишку сонячної енергії:

1. Віддача надлишкової енергії в мережу: Якщо інвертор підключений до мережі, SV701 може віддавати надлишкову енергію в мережу, що дозволяє заробити на "зеленому" тарифі.
2. Використання додаткових навантажень: Якщо інвертор не підключений до мережі, SV701 може вмикати додаткові навантаження в будинку, такі як водонагрівач або електричний обігрівач, для споживання надлишкової енергії.

SV701 працює шляхом моніторингу напруги на сонячному вході інвертора та регулювання навантаження для підтримки системи в точці максимальної потужності. Він підключається до інвертора через RS-232 та сумісний з різними протоколами інверторів, включаючи PIP Solar, Anenji, PowMr та SRNE.

Технічні характеристики

• Підтримка різних протоколів інверторів: PIP Solar, Anenji, PowMr, SRNE.
• Підключення до інвертора: Через RS-232.
• Керування навантаженням: Використання твердотільних реле.
• Живлення: 12-24 В постійного струму.
• Споживання: Менше 1 Вт.
• Температура робочого середовища: -20°C до +50°C.

Переваги

• Ефективне використання надлишкової сонячної енергії.
• Підтримка різних типів інверторів.
• Просте встановлення та налаштування.
• Економія коштів на електроенергії.
