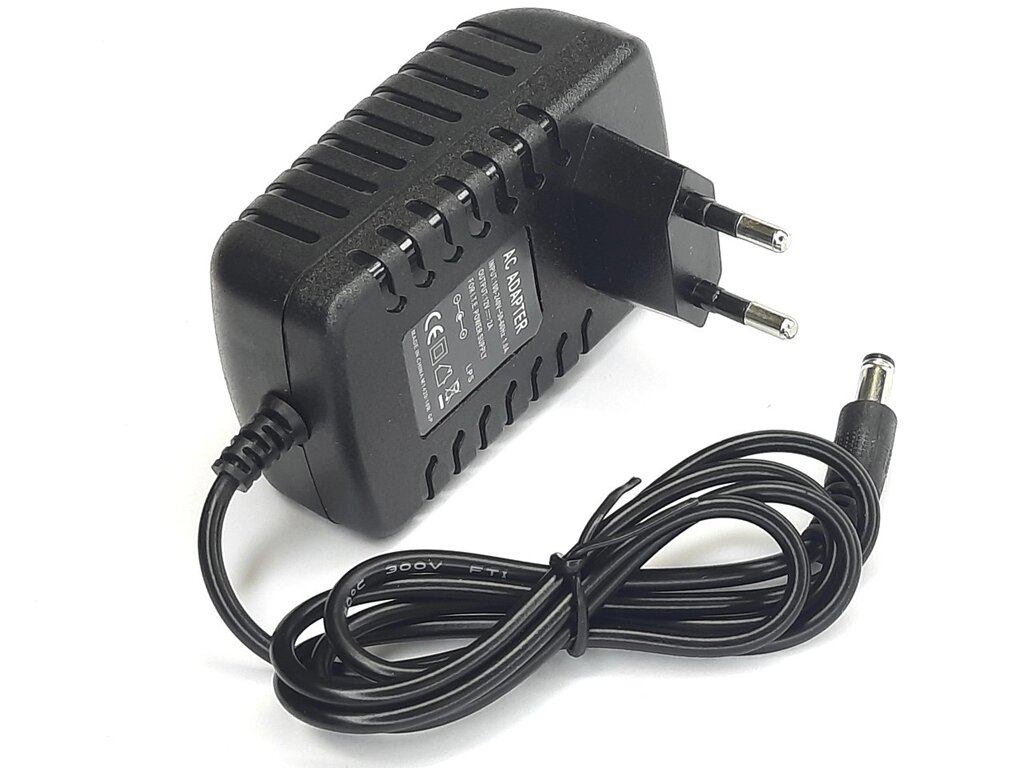

Блок живлення без індикатора 220В 12В 2А DC5.5x2.5мм

Блок живлення без індикатора 220В 12В DC5.5x2.5мм

Блок живлення без індикатору 12V, 2A, 220В 2.5/5.5 мм, вилковий – це компактний та надійний AC/DC перетворювач, призначений для живлення різноманітних електронних пристроїв, що потребують стабілізованої напруги 12 В постійного струму (DC) з максимальним струмом споживання до 2 А. Його вилкова конструкція забезпечує безпосереднє підключення до мережі змінного струму 220 В (AC), а стандартний вихідний роз'єм 2.5/5.5 мм робить його сумісним з широким спектром обладнання. Відсутність індикатора живлення сприяє мінімізації енергоспоживання в режимі очікування та спрощенню конструкції.

Конструкція та матеріали

• Корпус: Виготовлений з міцного, негорючого ABS-пластику, що забезпечує захист внутрішніх компонентів від механічних пошкоджень та зовнішніх впливів. Компактні розміри корпусу полегшують його розміщення в обмеженому просторі.
• Вхідна вилка: Інтегрована вилка європейського стандарту (тип C, CEE 7/16 "Europlug") для безпосереднього підключення до розеток змінного струму 220-240 В, 50/60 Гц.
• Вхідний фільтр: Містить вбудований EMI (електромагнітні завади) фільтр для зменшення перешкод, які блок живлення може створювати в електромережі, а також для захисту від зовнішніх імпульсних завад.
• Перетворювач напруги: Використовує імпульсну технологію (SMPS) для ефективного перетворення вхідної змінної напруги на стабілізовану постійну напругу 12 В. Імпульсна схема забезпечує високий коефіцієнт корисної дії (ККД) та компактні розміри.
• Стабілізатор напруги: Забезпечує стабільний рівень вихідної напруги 12 В при зміні вхідної напруги та навантаження в межах його робочого діапазону.
• Вихідний роз'єм: Стандартний циліндричний роз'єм постійного струму (DC jack) з зовнішнім діаметром 5.5 мм та внутрішнім діаметром 2.5 мм. Центральний контакт має позитивну полярність (+), зовнішній – негативну (-).
• Захисні схеми: Включає вбудовані схеми захисту від:
  • Перевантаження по струму (OCP - Over Current Protection): Відключає вихід при перевищенні максимального допустимого струму (2 А) для запобігання пошкодженню блоку живлення та підключеного пристрою.
  • Перенапруги (OVP - Over Voltage Protection): Обмежує вихідну напругу на безпечному рівні у випадку несправності схеми стабілізації.
  • Короткого замикання (SCP - Short Circuit Protection): Автоматично відключає вихід при виникненні короткого замикання в навантаженні.
• Відсутність індикатора живлення: Світодіодний індикатор, що сигналізує про наявність вихідної напруги, у цій моделі відсутній. Це може бути перевагою для застосувань, де небажане зайве світло або для мінімізації споживання енергії в режимі очікування.

Технічні характеристики

• Вхідна напруга (Vin): 100-240 В AC, 50/60 Гц
• Вихідна напруга (Vout): 12 В DC ± 5%
• Вихідний струм (Iout): Максимально 2 А
• Вихідна потужність (Pout): Максимально 24 Вт
• Тип роз'єму на виході: Циліндричний (DC jack) 5.5 мм (зовнішній діаметр) / 2.5 мм (внутрішній діаметр), центральний контакт "+"
• Тип вхідної вилки: Європейська (Europlug, CEE 7/16)
• ККД (Efficiency): Залежить від навантаження, зазвичай > 80%
• Робоча температура: 0°C - +40°C
• Температура зберігання: -20°C - +85°C
• Індикатор живлення: Відсутній

Функціональні особливості

• Стабілізована вихідна напруга: Забезпечує надійне живлення чутливої електроніки.
• Високий ККД: Ефективне перетворення енергії зі зниженим тепловиділенням.
• Компактний вилковий дизайн: Зручне підключення безпосередньо до розетки.
• Широкий діапазон вхідної напруги: Можливість використання в різних країнах зі стандартами напруги 100-240 В AC.
• Повний набір захистів: Забезпечує безпеку як блоку живлення, так і підключеного пристрою.
• Стандартний вихідний роз'єм: Сумісність з великою кількістю електронних пристроїв.
• Відсутність індикатора: Мінімізація споживання в режимі очікування, спрощення конструкції.

Застосування

• Живлення малопотужних електронних пристроїв з напругою живлення 12 В та струмом споживання до 2 А.
• Живлення світлодіодних стрічок та світильників (за умови відповідності параметрів).
• Живлення зовнішніх жорстких дисків, роутерів, модемів.
• Живлення систем відеоспостереження (камер, реєстраторів).
• Живлення іншої побутової та промислової електроніки.
