Провід екранований мідний RVSP вита пара 10-жильний 0.2мм2/24AWG

Провід екранований мідний RVSP вита пара 10-жильний 0.2мм2/24AWG

Провід екранований мідний RVSP вита пара 10-жильний 0.2мм²/24AWG – це високоякісний кабель, розроблений для передачі низьковольтних сигналів керування, даних або аудіо в умовах підвищених електромагнітних завад. Його конструкція з 10 скручених мідних жил та екранування забезпечує ефективне придушення синфазних завад та захист від зовнішніх електромагнітних полів, гарантуючи стабільність та якість передачі сигналу.

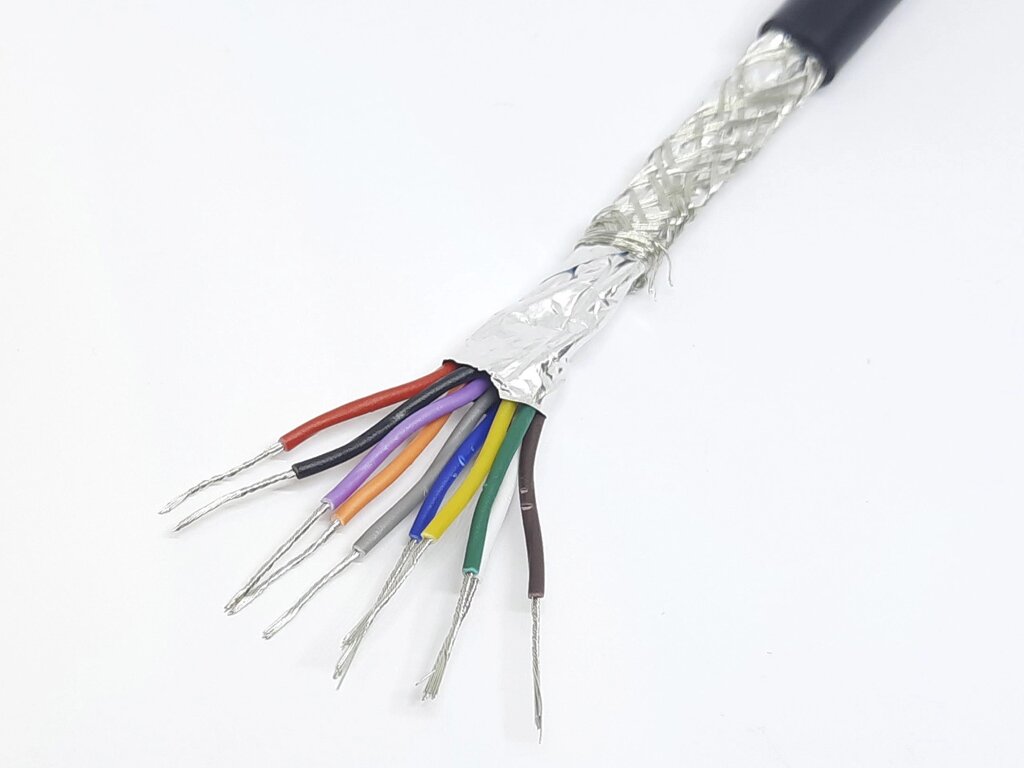

Конструкція та матеріали

• Струмопровідні жили: 10 багатожильні мідні жили з номінальним перерізом 0.2 мм², що приблизно відповідає 24 AWG (American Wire Gauge). Багатожильна структура забезпечує гнучкість та стійкість до зламу при вигинах.
• Ізоляція жил: Кожна жила ізольована полівінілхлоридом (ПВХ) або іншим полімерним матеріалом з відповідними діелектричними властивостями. Кольорове кодування жил (зазвичай червоний та чорний або інше) полегшує ідентифікацію полярності або призначення кожної жили.
• Скрутка жил: 10 ізольовані жили скручені між собою з певним кроком. Скручування утворює виту пару, що значно зменшує електромагнітні наведення та перехресні завади (Crosstalk) між жилами, особливо важливе для передачі диференціальних сигналів.
• Екран: Обплетення з мідних або луджених мідних дротів з високою щільністю покриття (зазвичай >80%). Екран забезпечує ефективний захист від зовнішніх електромагнітних полів, запобігаючи їхньому впливу на передаваний сигнал, а також зменшує власні електромагнітні випромінювання кабелю.
• Зовнішня оболонка: Гнучкий ПВХ або поліуретан (ПУ) чорного або сірого кольору, що забезпечує механічний захист від стирання, надривів та впливу навколишнього середовища.

Технічні характеристики

• Кількість жил: 10
• Переріз жили: 0.2 мм²
• Розмір жили (AWG): 24 AWG (приблизно)
• Діаметр кабелю: 8 мм
• Тип жили: Багатожильна мідь
• Матеріал ізоляції жил: ПВХ або аналог
• Кольорове кодування жил: Зазвичай червоний/чорний або інше
• Тип скрутки: Вита пара (Twisted Pair)
• Тип екранування: Мідне або луджене мідне обплетення
• Щільність екранування: >80% (зазвичай)
• Матеріал зовнішньої оболонки: ПВХ або ПУ
• Номінальна напруга: Зазвичай до 300 В AC/DC
• Максимальний робочий струм: Залежить від температури навколишнього середовища та довжини кабелю (зазвичай до 1-2 А на жилу)
• Діапазон робочих температур: Зазвичай від -20°C до +70°C
• Опір жили: Відповідно до стандарту для мідних провідників 24 AWG
• Опір ізоляції: ≥ 100 МОм·км
• Мінімальний радіус вигину: Зазвичай 5-7 зовнішніх діаметрів кабелю
• Електромагнітна сумісність (EMC): Забезпечує високу стійкість до електромагнітних завад та низький рівень власних випромінювань завдяки витій парі та екрануванню.

Функціональні особливості

• Ефективне екранування: Захист від зовнішніх електромагнітних завад.
• Придушення синфазних завад: Вита пара мінімізує вплив загальних завад на жили.
• Гнучкість: Багатожильна конструкція та м'яка оболонка забезпечують зручність монтажу та прокладання.
• Якісна передача сигналу: Мідні жили забезпечують низький опір та якісну передачу низьковольтних сигналів.
• Компактні розміри: Невеликий переріз жил дозволяє використовувати кабель в умовах обмеженого простору.

Застосування

• Передача низьковольтних аналогових та цифрових сигналів керування.
• Підключення датчиків з аналоговим або цифровим виходом.
• Передача сигналів в системах автоматизації та контролю.
• Підключення аудіообладнання (наприклад, мікрофонні кабелі, сигнальні кабелі).
• Використання в комп'ютерній периферії та комунікаційному обладнанні для передачі даних на невеликі відстані.
• Застосування в медичному та лабораторному обладнанні, чутливому до електромагнітних завад.

"
