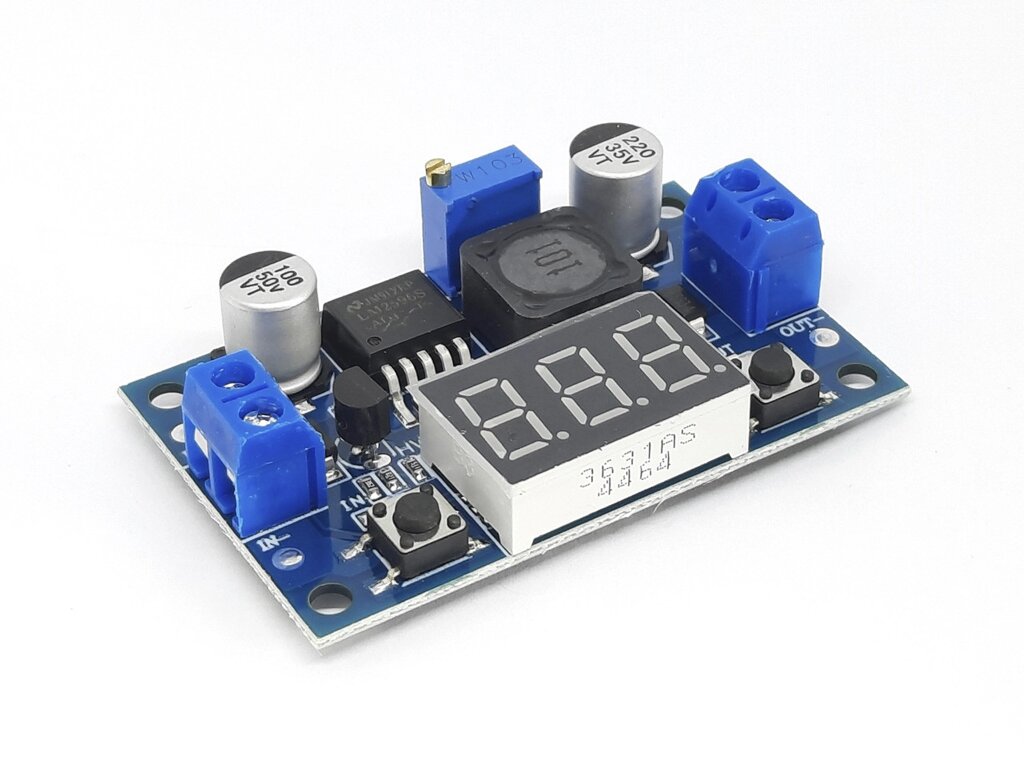

LM2596S-LED DC-DC знижувальний регульований перетворювач з LED дисплеєм

Модуль LM2596S-LED DC-DC понижуючий регульований перетворювач 3.2~40V/1.5~35V, 3A

Модуль DC-DC понижуючий. Регульований перетворювач LM2596S-LED призначений для перетворення вихідної напруги в діапазоні від 1,5 до 35 Ст. Модуль можна використовувати як блок живлення або джерело живлення для пристроїв. Для заряду акумуляторів, для живлення потужних світлодіодів.Плата модуля спроектована на основі мікросхеми LM2596. Застосований підлаштування резистор, полімерні конденсатори та інші допоміжні електронні компоненти. Мікросхема застосована в модулі LM2596 являє собою понижуючий імпульсний перетворювач напруги. якісне перетворення напруги і збільшує термін служби конвертера. Максимальне значення струму навантаження без додаткового охолодження становить 2 А. При наявності вихідної потужності, що перевищує значення 10 Вт, необхідно встановити радіатор. Тепловідвід кріпиться до корпусу мікросхеми, бажано наявність куллера. Після підключення додаткового охолодження сила струму навантаження може досягати до 3 А, а вихідна потужність 15 Вт. Коефіцієнт корисної дії (ККД) перетворювача може коливатися від 80 до 92%. Регулювання вихідної напруги перетворювача напруги здійснюється за допомогою підлаштування резистора.Мікросхема має захист від короткого замикання і перегріву, спрацьовує при температурі близько 150 °C. Модуль також має обмеження сили струму на виході. Наявністьцифрового LED-дисплея дозволяє в реальному часі контролювати вихідну напругу, що значно полегшує налаштування та експлуатацію.

Конструктивні особливості:

• Вбудований LED-дисплей забезпечує зручний контроль вихідної напруги без потреби у мультиметрі.
• Регулювання за допомогою потенціометра дозволяє точно налаштувати необхідне значення напруги.
• Якісні елементи – твердотільні конденсатори, індуктивність із феритовим сердечником та стабільна мікросхема LM2596S забезпечують тривалий термін служби.
• Отвори для монтажу дозволяють легко інтегрувати модуль у готові проєкти або корпуси приладів.
• Компактні розміри роблять його універсальним рішенням для використання у вбудованих системах.

Принцип роботи:

Модуль LM2596S-LED використовує принципширотно-імпульсної модуляції (ШІМ). Під час роботи контролер LM2596S швидко перемикає транзистор, змінюючи співвідношення часу вмикання і вимикання (duty cycle). Це дозволяє підтримувати стабільну вихідну напругу, знижуючи її до потрібного рівня при високому ККД. Така схема гарантує низькі втрати енергії та стабільну роботу навіть при коливаннях вхідної напруги.

Основні технічні характеристики модуля LM2596S - LED

• Вхідна напруга: 3.2 - 40 Вольт
• Вихідна напруга: 1,5-35 Вольт регульоване
• Вихідний струм без радіатора: до 2A (При 2А помітно зростає нагрів)
• Вихідна потужність без радіатора: до 10 Вт
• Вихідний струм з радіатором і вентилятором: до 3A
• Ефективність перетворення: 80 - 92% (чим вище вихідна напруга, тим вище ефективність)
• Частота перетворення: 150 кГц
• Вплив зміни вхідної напруги на рівень виходу: ± 0.5%
• Підтримання встановленого напруги з точністю: ± 2.5%
• Споживання без навантаження: 6mA
• Індикація: LED-дисплей для відображення вихідної напруги
• Випрямляч: не синхронне випрямлення
• Мінімально можлива різниця між вхідним і вихідним напругою 1.5 Вольта
• Робочий діапазон температур: -40 ... +65 °С
• Максимальна робоча температура: до +125C
• Швидкість динамічного відповіді: 5% 200 мкС
• Захист від короткого замикання: обмеження струму
• Захист від переполюсовки на вході: немає
• Розміри: 44 х 22 х 15 мм

Сфери застосування:

1. Живлення мікроконтролерів і модулів Arduino, ESP8266, ESP32, Raspberry Pi.
2. Проекти робототехніки та автоматики - живлення сенсорів, контролерів, сервоприводів.
3. Світлодіодні системи - стабілізація живлення LED-стрічок і ламп.
4. Лабораторні та навчальні проекти - регульоване джерело живлення для експериментів.
5. Автомобільна електроніка - живлення реєстраторів, GPS-трекерів, навігаційних систем.
6. Промислове обладнання - локальні стабілізатори у низьковольтних системах керування.
