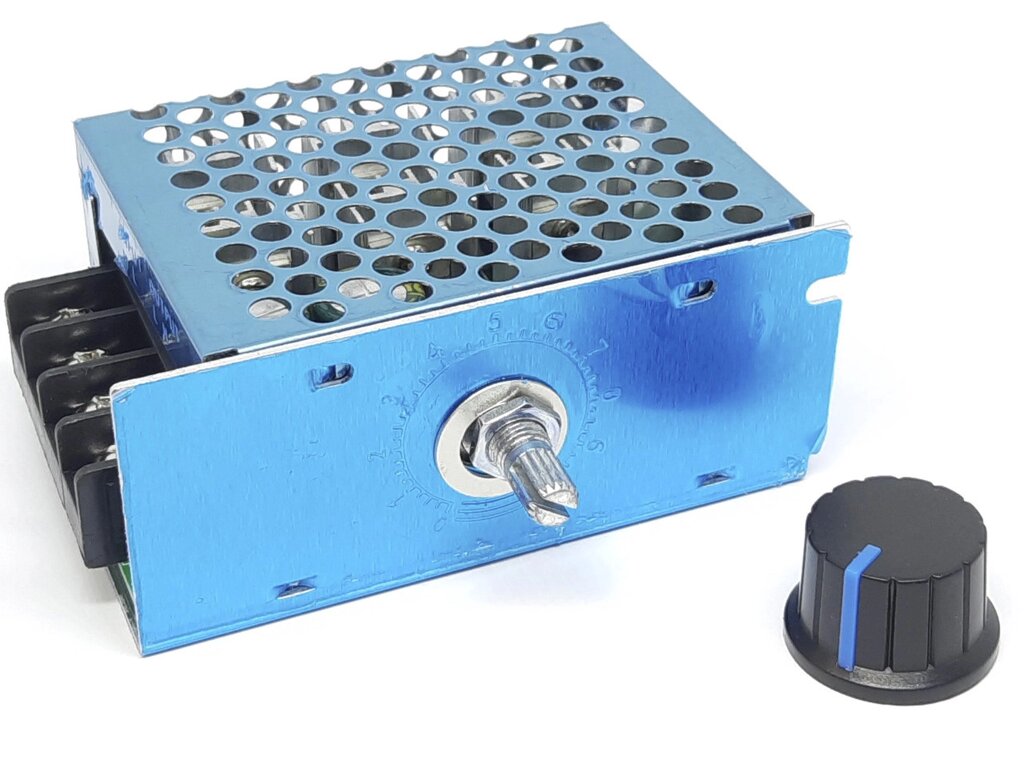

Регулятор обертів PWM (ШІМ) 3000W 9-55V 40A в металевому корпусі

Регулятор обертів ШІМ 3000W 9-55V 40A

ШІМ-модулятор потужності – це набір, спроектований для управління середньою потужністю в навантаженні за допомогою технології широтно-імпульсної модуляції. Контролер постійного струму, призначений для плавного та ефективного регулювання швидкості обертання двигунів постійного струму (DC). Пристрій працює за принципом широтно-імпульсної модуляції (PWM, або ШІМ), що дозволяє зберігати високий коефіцієнт корисної дії при мінімальних теплових втратах, забезпечуючи точне керування потужністю навантаження. Цей пристрій може використовуватися для регулювання крутного моменту колекторних двигунів постійного струму, керування потужністю нагрівальних елементів, а також для регулювання яскравості ламп розжарювання і світлодіодних стрічок у діапазоні до 55 вольт.

Технічні характеристики:

• Тип регулювання: PWM (широтно-імпульсна модуляція)
• Вхідна напруга: 9–55 В DC
• Максимальний струм навантаження: 40 А
• Максимальна потужність: 3000 Вт
• Робоча частота ШІМ: 15 кГц
• Діапазон регулювання потужності: 10–100%
• Матеріал корпусу: металевий
• Тип управління: потенціометр з ручкою регулювання

Конструктивні особливості:

• Міцний металевий корпус забезпечує ефективний тепловідвід та надійний захист електроніки від механічних пошкоджень.
• Зручний потенціометр дозволяє плавно змінювати швидкість обертання двигуна без ривків і затримок.
• Індикатор живлення (LED) сповіщає про роботу пристрою.
• Великігвинтові клеми гарантують надійне підключення кабелів навіть при високих струмах.
• Сумісність із більшістю двигунів постійного струму, включно з моделями на 12 В, 24 В, 36 В та 48 В.

Примітки:

1. При використанні варто пам'ятати, що пристрій регулює середній струм у навантаженні, залишаючи імпульсний струм незмінним і максимальним.
2. Під час роботи при навантаженні, що наближається до максимального, слід встановити транзистор на радіатор, забезпечуючи ефективне охолодження елементів схеми та плати.
3. Змінний резистор слід встановлювати в останню чергу.

Сфери застосування:

1. Електродвигуни постійного струму - регулювання швидкості обертання у вентиляторах, насосах, конвеєрних системах.
2. Системи охолодження та вентиляції - керування обертами вентиляторів у серверних, шафах автоматики, блоках живлення.
3. Нагрівальні елементи - плавне регулювання потужності в обігрівачах, паяльних станціях, терморегуляторах.
4. Електроінструмент - регулювання швидкості дрилів, шліфувальних машин, моторів з колекторним типом.
5. Модернізація промислового обладнання - використання у системах автоматизації для регулювання швидкості приводів.
